EL 檢測即電致發光檢測，是無損檢測手段。當光伏組件施加正向偏壓，電子和空穴向 P 區、N 區擴散，載流子輻射復合產生光子，出現電致發光現象。由于晶硅電池 EL 光譜峰值約 1150nm，需近紅外相機捕捉光譜形成 EL 圖像。正常組件有源區域亮度高且均勻，缺陷區域（如隱裂、斷柵、黑心）亮度低，通過圖像分析可精準定位組件內部問題。

在光伏組件生產、電站建設運維中，組串式電源為 EL 檢測供電。檢測時需對組件施加特定電壓或電流使其發光，組串式電源穩定的輸出保證測試時電流、電壓恒定，為獲取準確 EL 圖像提供條件?？刂颇K還能精確設定電壓、電流參數，適配不同規格組件的檢測需求。

也就是說，組串式電源與 EL 檢測相互配合，發現組件缺陷。

傳統的 EL 檢測方法需要對每個電池組件單獨進行接線和供電，操作繁瑣且耗時較長。而組串式電源可同時為多個串聯的電池組件供電，實現了組串上電組串檢測的高效測試模式，減少了檢測時間和人力成本，提高了檢測工作效率。

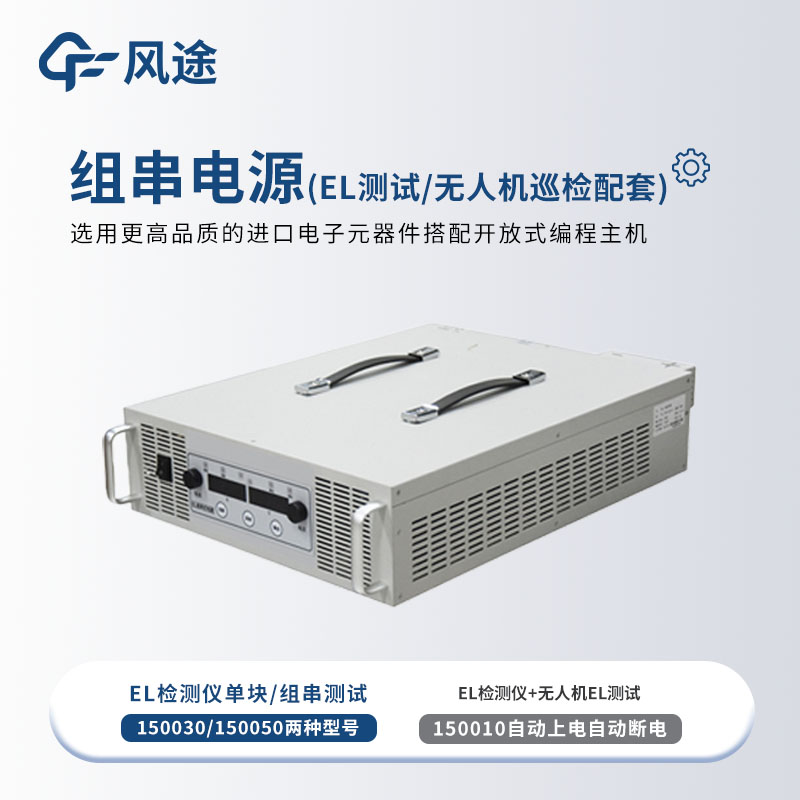

FT-150050是針對光伏電站組串反向上電特性精心研發的組串電源，工作原理是將交流電轉換為直流電輸入電池板，激發電致發光，開展 EL（電致發光）的內部缺陷測試?？纱钆浣M串相機，實現組串上電組串檢測的高效測試模式，也適用于單塊或組串測試及無人機輔助測試場景。

功能特點

1.程控控制面板可直接設定電源各項程控指標，程控遠程接口為 RS - 485C，模擬量接口（0 - 10V）?？蓪崿F(xiàn)程控定時自動上電自動斷電，程控緩沖保護，即緩存式光伏組串通斷電，預防大電流直上擊穿光伏板。

2.具備逆電流保護，可設定逆電流阻抗閥值，預防組串電流倒灌；短路保護可防止光伏組串反接短路造成光伏組件擊穿二極管；過載保護可設定過載閥值，輸出過載自動停止；輸出短路自動保護功能可防止因電站線路或組件組串斷路造成的電源故障與人身危險；輸入電壓自動保護可防止因輸入電壓波動過大造成的電源元器件燒毀等。

3.采用高品質的進口電子元器件搭配開放式編程主機，保障組串檢測穩定性與安全性?？赏酵瓿?1～32 塊光伏板（1500V 內）檢測供電接入。

技術參數

電壓輸出范圍 0～1500V，電流輸出范圍 0～5A，功率輸出 0～8KW。

電壓精度 0.001V，電流精度 0.001A，電能精準度 ±0.001A；±0.001V，功率穩定度 ±0.002%，輸出精度 ±0.001%，輸出效率＞95%。

輸入電壓 380VAC，輸入頻率 50/80Hz，輸入功率因子＞0.5。
